高速钢粉末及模具钢用粉末_北京鑫麦拓冶金科技有限公司

高速钢粉末

金属粉末化学成分

产品 products	类似钢号 Similar Steel Grades	主要化学成分% Main Chemical Composition
产品 products	类似钢号 Similar Steel Grades	Fe	C	V	Cr	Mo	Co	W	HRC
NHP M2	M2	Balance	1.0	2.0	4.13	5.0	----	6.0	50-65
NHP M4	M4	Balance	1.4	4.0	4.0	5.0	---	6.0	35-65
NHPT15	ASP2015	Balance	1.6	5.0	4.0	---	5.0	12.0	25-67
NHP23	ASP23	Balance	1.3	3.0	4.2	5.0	--	6.0	55-66
NHP30	ASP30	Balance	1.3	3.0	4.0	5.0	8.0	6.0	30-67

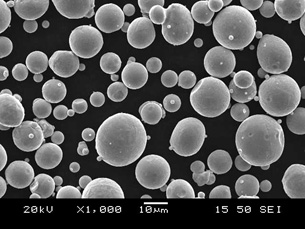

金属粉末形貌图

金属粉末物理性能

产品特点

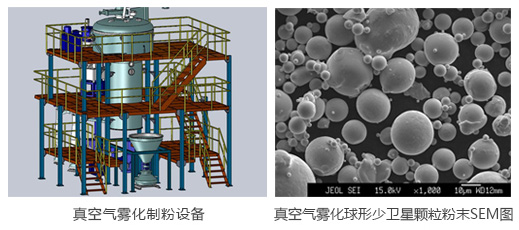

采用真空气雾化制作该类合金粉末，每个颗粒不仅具有完全相同的均匀化学成分，还有超细的晶粒度，从而消除了第二相的宏观偏析。与铸造材料相比有更高的拉伸强度、良好的韧性及均匀的材料硬度。

主要用途

NHP M2：是一种通用钼型高速钢，具有良好的韧性、耐磨性和红硬性。

常用于冷作模具钢和切削钢，是替代T1高速钢的理想材料。
NHP M4：碳、钒含量高，具有优异的耐磨性能。

适用于切削工具，可用于加工铸件、磨料合金等材料，用于粉末冶金模具可长期承受单位压强18吨/平方厘米，高密度产品的要求。
NHPT15：具有高耐磨性，良好的冲击韧性和抗弯强度。

NHP23：具有良好的耐磨性能和高的抗压强度。

适用于冷作模具钢如冲裁较硬的材料，如碳钢和冷轧带钢等，可作为切削工具用钢，热处理的尺寸稳定。
NHP30：具有高的抗压强度和优异的耐磨性能。

适用于严格的冷加工条件，具有良好的切削加工性能，热处理淬透性好。

金属粉末化学成分

产品 products	类似钢号 Similar Steel Grades	主要化学成分% Main Chemical Composition
产品 products	类似钢号 Similar Steel Grades	Fe	C	V	Cr	Mo	Mn	Si	HRC
NPMD11	SKD11	Balance	0.8	2.75	7.5	1.3	0.3	1.0	62
NPM3V	CPM3V	Balance	0.8	3.0	7.5	1.3	0.3	1.0	62
NPM4V	CPM4V	Balance	1.35	4.0	5.0	3.0	0.4	0.8
NPM9V	CPM9V	Balance	1.9	9.0	5.3	1.3	0.5	0.9	56
NPM10V	CPM10V	Balance	2.5	10.0	5.2	1.3	0.5	0.9	63

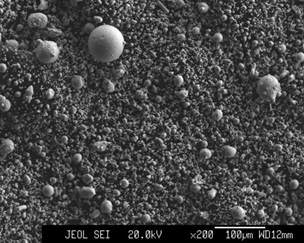

金属粉末形貌图

金属粉末物理性能

产品 Products	制备方式 Process	中位径（D50µｍ）	振实密度 T．Dg/cm3	含氧量 O.C.ppm	产品规格 Specifications (mesh)	包装 Packing (Kg)
NPMD11	水气组合雾化 Water-gas atomization	5-10	≥4.8	≤4000	-500	50/100
NPM3V	气雾化 gas atomization	50-100	≥5.0	≤600	-40	50/100
NPM4V	气雾化 gas atomization	50-100	≥5.0	≤600	-40	50/100
NPM9V	气雾化 gas atomization	50-100	≥4.9	≤600	-40	50/100
NPM10V	气雾化 gas atomization	50-100	≥4.9	≤600	-40	50/100

产品特点

主要用途

NPMD11： 该产品淬透性好，空冷能硬化，无需担心淬裂，热处理变形小、淬火偏差小，适合有精度要求的模具，耐磨性优秀，适合冲裁模，韧性良好。

适用于车削、宜制锋利刀口、剪刀、圆锯，冷、热作修整模，塑胶模等。
NPM3V：具有独特化学成分，高的冲击韧性和良好的耐磨性，其显微组织晶粒、碳化物细小，因此冲击韧性良好。

应用于冲裁和定径模具、剪切刀片、冷锻和热锻冲床，粉末压制和其它需要结合强度、耐磨性和韧性的场合。
NPM4V：具有高的冲击韧性和非常好的耐磨性，应用于精密冲床、粉末压制模具，可加工高强度低合金钢比NPM3V具有更高的硬度和耐磨性。

NPM9V：具有很高的耐磨性和冲击韧性，大量的含钒碳化物提高产品的耐磨性。

应用于热工中，抗热疲劳开裂性能好，比D2等工具钢耐磨性好，可用于注塑蜗杆、止回阀、剪切刀片和锻模。
NPM10V：是一种通用型工具钢和模具钢，具有极高的耐磨性和相对较高的冲击韧性，大量的含钒碳化物具有高的耐磨性，良好的冲击韧性。

由于它的晶粒细小、洁净度高，与D2、D3等高碳、高铬模具钢相比，有更好的耐磨性。
